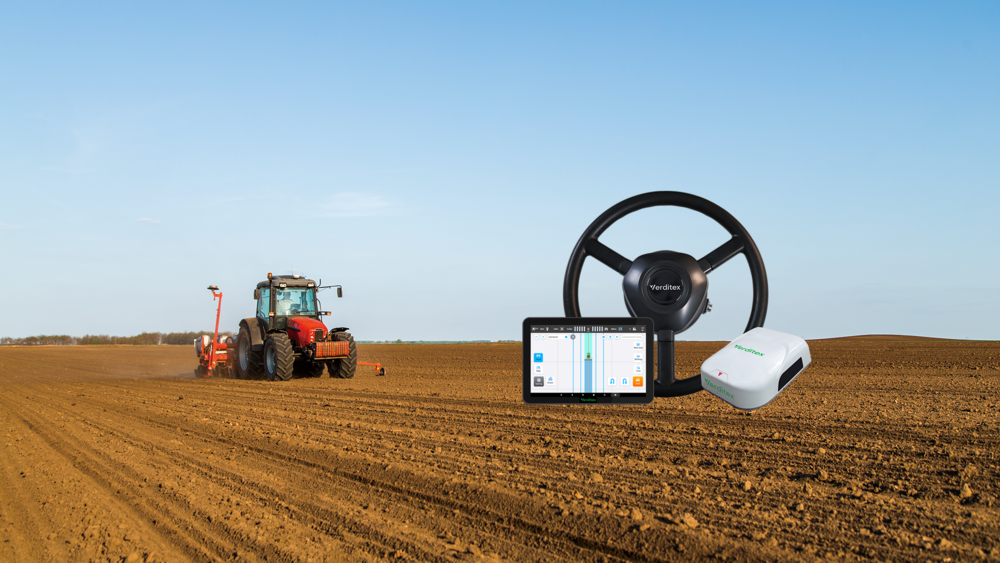

Умное сельское хозяйство становится движущей силой того, что многие называют «Второй промышленной революцией» в агросекторе, превращая механизацию в полноценный интеллект. В центре этих изменений находится система автопилота на базе GNSS — технология, управляемая спутником, которая направляет тракторы и сельхозтехнику с точностью до сантиметра, обеспечивая ровные ряды и минимальное дублирование обработки.

Чтобы добиться стабильной точности до сантиметра в поле, четыре компонента должны работать в идеальной гармонии: навигация GNSS/INS, алгоритмы планирования и управления (PnC), рулевой мотор и терминал отображения. Эти четыре элемента выполняют роль «глаз, мозга, тела и лица» системы, сталкиваясь при этом с уникальными вызовами сложной среды: блокировка сигналов, объединение данных с нескольких сенсоров, точное управление при высоком крутящем моменте и бесшовное взаимодействие человека и машины.

В этом блоге мы подробно разбираем технологии, лежащие в основе каждого ключевого компонента, и показываем, как компания Quectel через бренд Verditex превращает концепцию автопилотного сельского хозяйства в реальность широкого масштаба.

Навигация GNSS/INS: «Глаза» позиционирования с точностью до сантиметра

В роли «глаз» системы автопилота на базе GNSS, основная задача интеграции GNSS/INS заключается в надежном захвате спутниковых сигналов в реальном времени с точностью до сантиметра, даже в сложных и динамичных полевых условиях.

Сельхозугодья далеки от идеальной открытой среды. Линии электропередач, защитные полосы леса, пересечённый рельеф и высокие культуры, такие как кукуруза или сахарный тростник, могут блокировать или искажать спутниковые сигналы, вызывая их потерю или многолучевые помехи, что приводит к снижению точности или временным сбоям захвата сигнала. Количество видимых спутников может динамически изменяться, особенно в горных районах, испытывая на пределе возможности антенн и алгоритмов обработки сигнала.

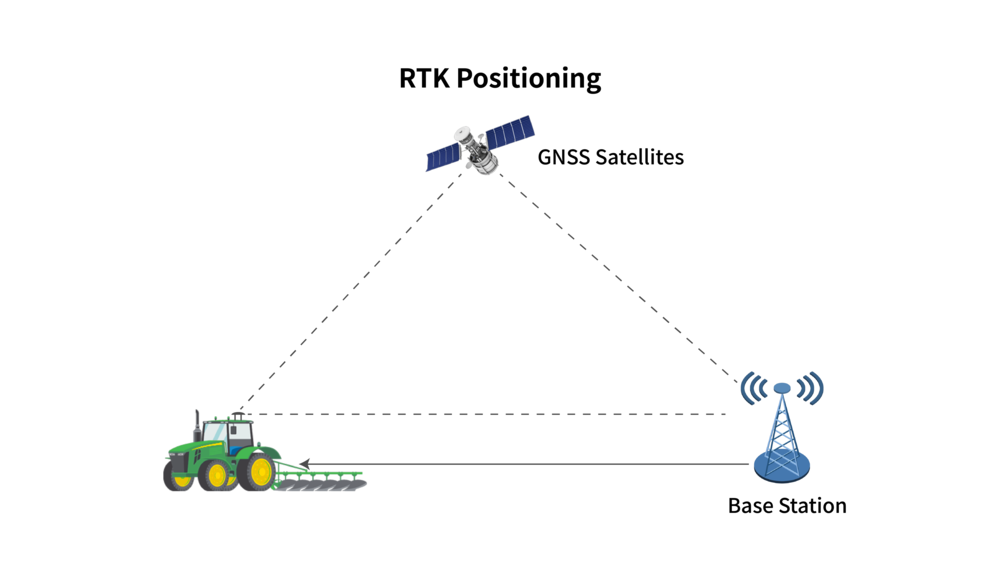

Для достижения высокоточного позиционирования RTK требуются антенны с высокой стабильностью фазового центра, способностью снижать многолучевые отражения и устойчивостью к помехам. Без этой базовой надежности даже самые продвинутые INS-алгоритмы фактически работают «вслепую», поскольку точность начинается с момента захвата сигнала.

Бренд Verditex компании Quectel приносит десятилетия практического опыта в области высокоточного GNSS-позиционирования. Тщательная проработка схем радиочастотного фронтенда обеспечивает надежное обнаружение и отслеживание сигналов, а собственные алгоритмы слияния GNSS/INS поддерживают стабильную работу навигации даже в условиях слабого сигнала — в гористой местности, на сложном рельефе или в тенистых садах.

Алгоритмы PnC: «Мозг», управляющий работой на сложных полях

Алгоритмы PnC (планирования и управления) выступают в роли «мозга» системы автономного управления GNSS. Их главная задача — оперативно корректировать отклонения во время работы и обеспечивать точное следование по заданной траектории даже на сложных и неоднородных полях.

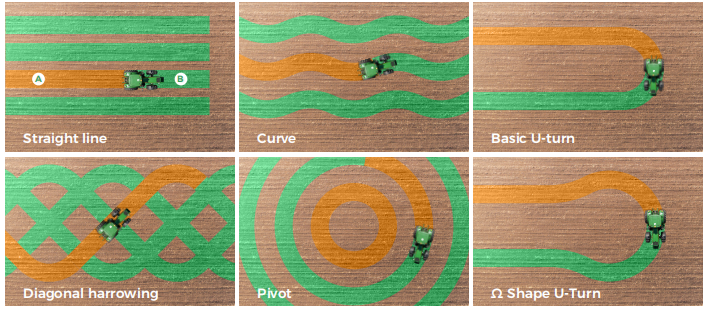

Работа в поле — это далеко не просто движение по прямой. От криволинейных участков и диагонального боронования до разворотных операций и автоматических разворотов на поворотной полосе — алгоритм планирования маршрута должен учитывать множество сценариев. Он объединяет данные о границах поля, агротехнические требования (например, ширину междурядий) и данные о местоположении в реальном времени, чтобы проложить максимально эффективный маршрут, при этом непрерывно рассчитывая управляющие команды на основе динамической модели транспортного средства. Это обеспечивает более плавную и точную работу автопилота.

В сложных условиях — на склонах, песчаных почвах или рисовых чеках — возможно возникновение пробуксовки или заноса колес, что приводит к неточной оценке угла поворота передних колес и направления движения.

Интеллектуальные алгоритмы управления Quectel построены на основе обширных полевых данных, собранных на различных моделях техники в сложных условиях. Это гарантирует высокую точность навигации и управления даже в самых непростых полевых условиях.

Рулевой мотор: «Тело», обеспечивающее высокоточное управление с высоким крутящим моментом

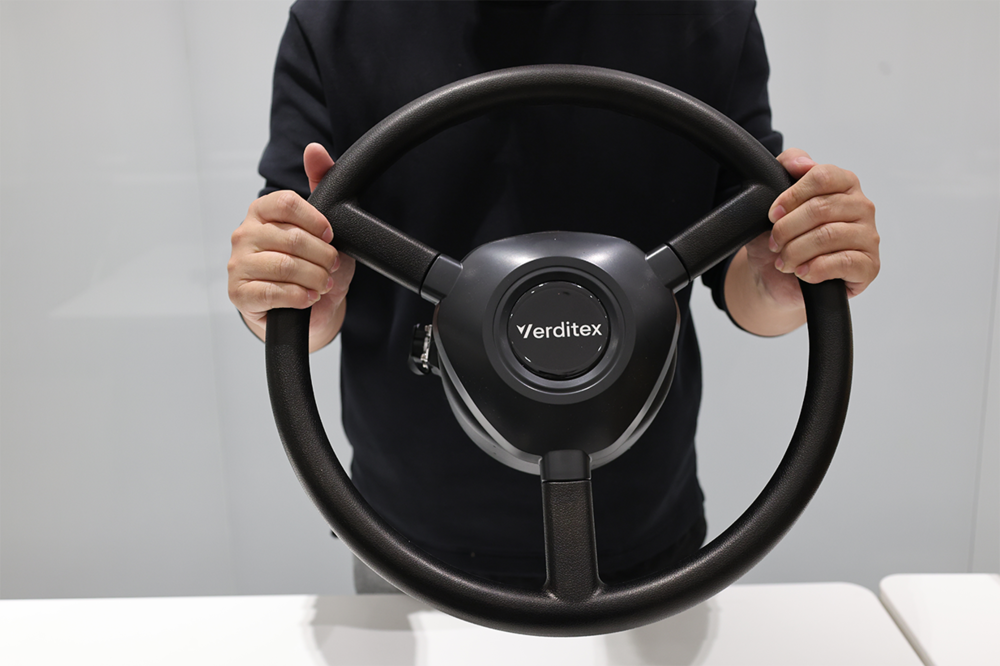

Рулевой мотор выступает в роли «тела» системы автономного управления GNSS. Он исполняет управляющие команды, поступающие от «мозга». Скорость его реакции и точность управления определяют итоговую точность всей навигационной системы.

Развитие навигационных систем для послепродажного оснащения (aftermarket) сельхозтехники прошло путь от гидравлического управления к электрическому. Гидравлическое управление требует сложных вмешательств в гидравлическую систему рулевого управления техники, зачастую отличается сложностью монтажа и сильно зависит от совместимости с конкретной моделью. Решение на основе электродвигателя позволяет эффективно устранить этот недостаток, значительно повышая удобство и скорость монтажа и настройки, а также обеспечивая стабильную и воспроизводимую производительность.

В своем рулевом моторе для систем автономного управления GNSS компания Quectel делает ставку не только на производительность, но и на надежность и долговечность. Мотор обеспечивает достаточный крутящий момент и высокую скорость реакции для работы в сложных полевых условиях, а его герметичный корпус класса защиты IP66 гарантирует защиту от воды и пыли — качества, которые являются критически важными для оборудования, эксплуатируемого сезон за сезоном в непредсказуемых условиях окружающей среды.

Дисплей и терминал управления: «Лицо» человеко-машинного взаимодействия

Выполняя роль «лица» сельскохозяйственной навигационной системы, дисплейный терминал является тем звеном, где фермер напрямую взаимодействует с технологией. Пользовательский опыт определяет, будет ли продукт действительно эффективен в работе и выберут ли его аграрии.

Это «лицо» создано для решения двух основных задач: адаптации к окружающей среде и интуитивности взаимодействия. Во-первых, дисплей должен сохранять высокую яркость и контрастность для удобочитаемости при солнечном свете, а также эффективно минимизировать блики при работе в ночное время. Кроме того, он оснащен сенсорным управлением, распознающим нажатия в перчатках и эффективно игнорирующим случайные касания ладонью, поскольку в реальных условиях фермеры всегда работают в перчатках.

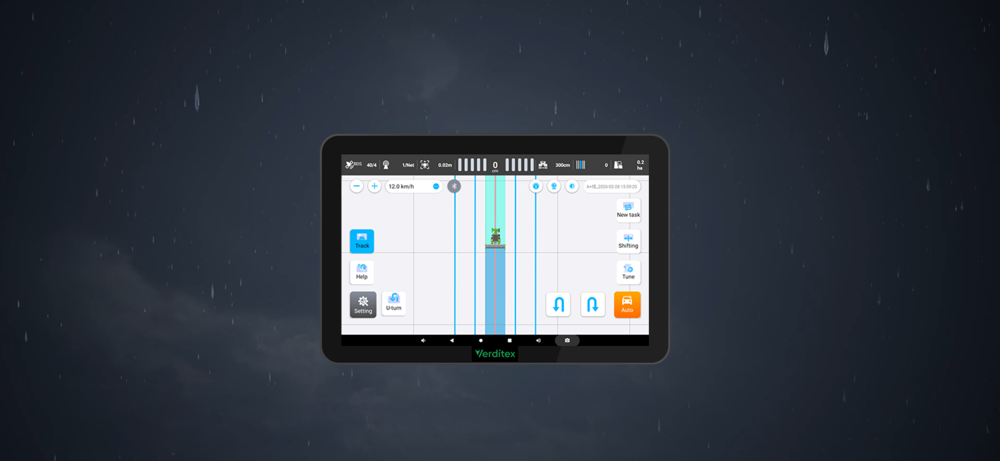

Система автономного управления GNSS Verditex на базе решений Quectel доступна в 10.1- и 12-дюймовых промышленных моделях. Эти планшеты обеспечивают отличную читаемость при солнечном свете, защиту от бликов для ночных работ и удобство управления в перчатках.

Для широкого круга операторов техники сложная настройка параметров может стать настоящей проблемой. По-настоящему качественный дизайн должен преобразовывать сложные пользовательские сценарии в простые и понятные рабочие процессы. Приложение AgriNav от Quectel решает эту задачу благодаря однокнопочному управлению, голосовым подсказкам и графическим инструкциям, обеспечивая по-настоящему минималистичный опыт использования.

Что дальше? Дисплейные терминалы Quectel и программное обеспечение AgriNav продолжают развиваться, интегрируя агрономические алгоритмы на основе искусственного интеллекта, чтобы сделать сельскохозяйственные работы еще более интеллектуальными и эффективными.

Взгляд в будущее: от локальных решений к системной интеграции

Будущее сельскохозяйственных навигационных технологий заключается не просто в более совершенном «глазе» (навигация), более умном «мозге» (алгоритмы), более надежном «теле» (рулевой мотор) и более удобном «лице» (дисплейный терминал), а в том, смогут ли эти четыре компонента достичь глубокой синергии и комплексной оптимизации.

В компании Verditex мы убеждены, что истинное интеллектуальное решение следующего поколения рождается из системной интеграции всех компонентов. Именно поэтому мы создаем бесшовную синхронизацию всех этапов — от восприятия до принятия решений, исполнительных механизмов и взаимодействия с оператором — с помощью единой архитектуры данных и унифицированной настройки. Этот интегральный подход позволяет нам преодолеть ограничения современных технологий и создать навигационные системы, которые отличает не просто высокая точность, но и подлинная интеллектуальность, надежность, устойчивость к внешним воздействиям и интуитивная простота использования.

Встраивая технологии 5G, периферийных вычислений (edge computing) и искусственного интеллекта в нашу базовую архитектуру, мы превращаем наши решения из простых инструментов автоматического рулевого управления в по-настоящему интеллектуальные сельскохозяйственные машины, способные воспринимать обстановку, принимать решения и действовать с минимальным участием человека.

Двигаясь вперед, Verditex остается на переднем крае этой агротехнологической трансформации. От автоматизации к подлинному интеллекту — мы стремимся сделать сельское хозяйство умнее!
